TQ2440硬件初步使用环境

2018年1月18日 下午4:10

基本配置：

1. win10
2. TQ2440 + 4.3寸屏
3. TQ2440usb口是：
   1. usb slave口：用与USB下载
   2. 九针串口：用于串口操作（使用usb-to-serial转换接口）

基本的概念

1. J-link只能烧写到nor-flash 不能烧写nand-flash
2. 如果要烧写nand-flash
   1. 先通过j-link烧写uboot到nor-flash
   2. 然后，通过usb下载，把bin烧写少nand-flash中
   3. 或者使用easyOpenJTag
3. 天嵌的DNW安装包叫做：EmbedSkyDownloadTool.exe（这个改了名字就认不出来了，而且手册里没写）

使用过程：

分为三部分：（分别是三种不同的接线）

1. usb转串口驱动成功

2. Jlink驱动安装

3. 安装、使用USB下载

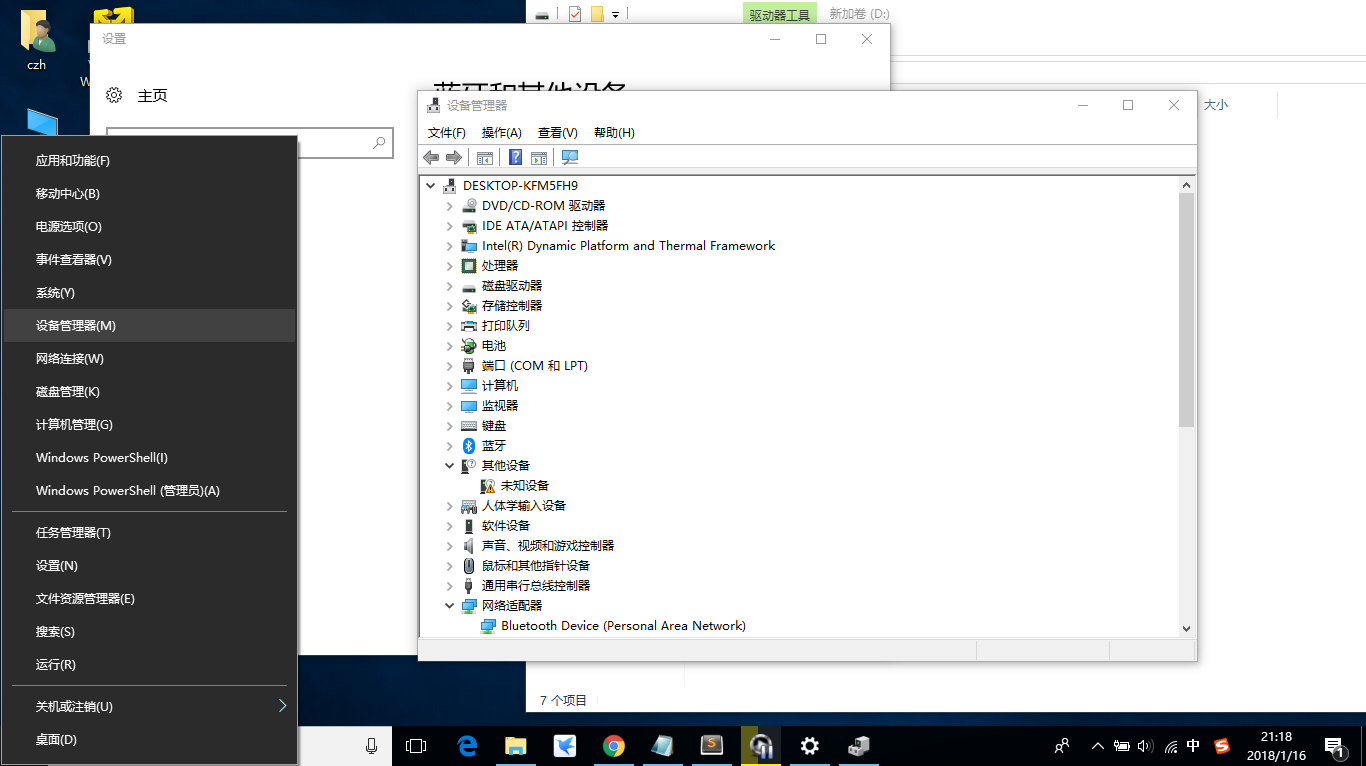

4. 设备管理器位置

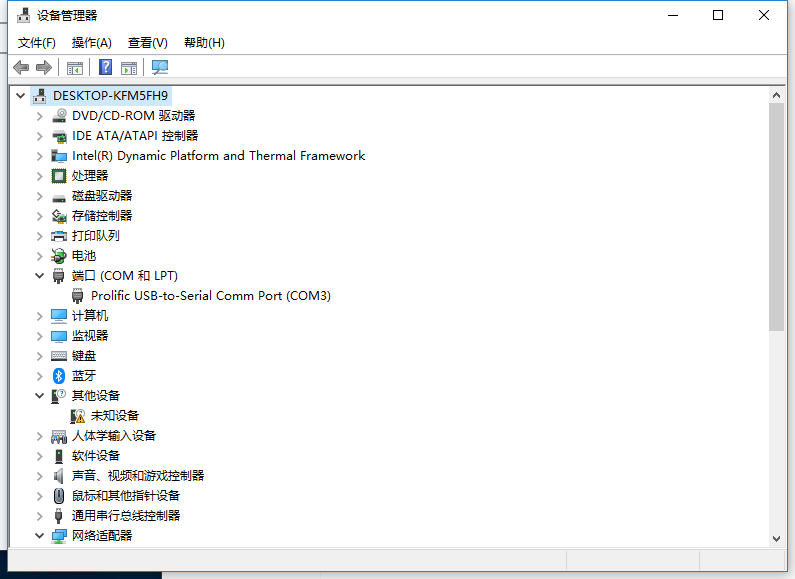

5. usb转串口驱动成功：
   注：

   1. 这个是自动安装:图1
   2. 我使用的是力特（Z-TEK） 力特工业级USB转RS232串口线九针公头com口公头转换线 ZE398A 兰+黑 0.8M【图片 价格 品牌 报价】-京东

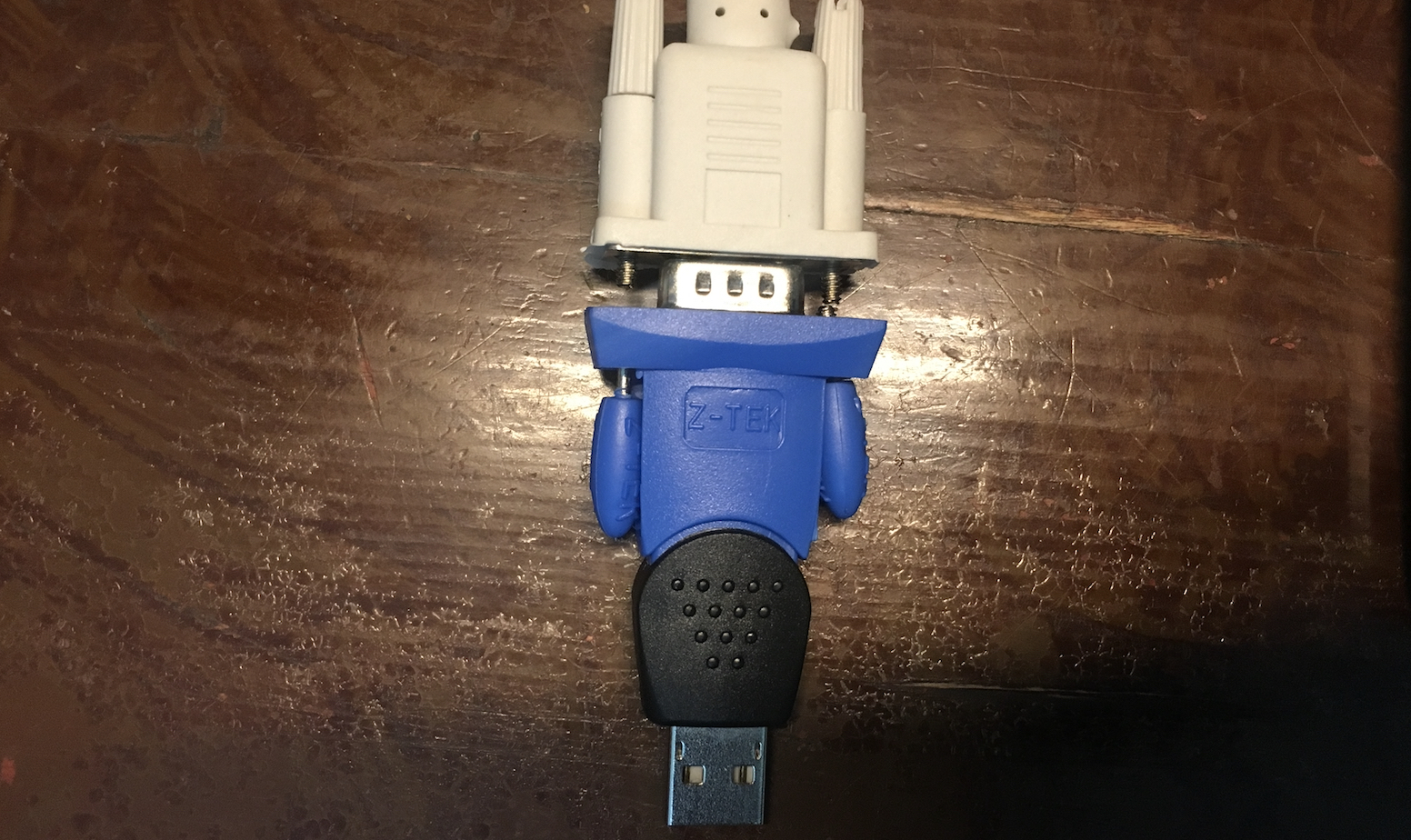

   3. 连接方式：图2

      ::图1::

::图2::

3. Jlink驱动安装：
   注意：

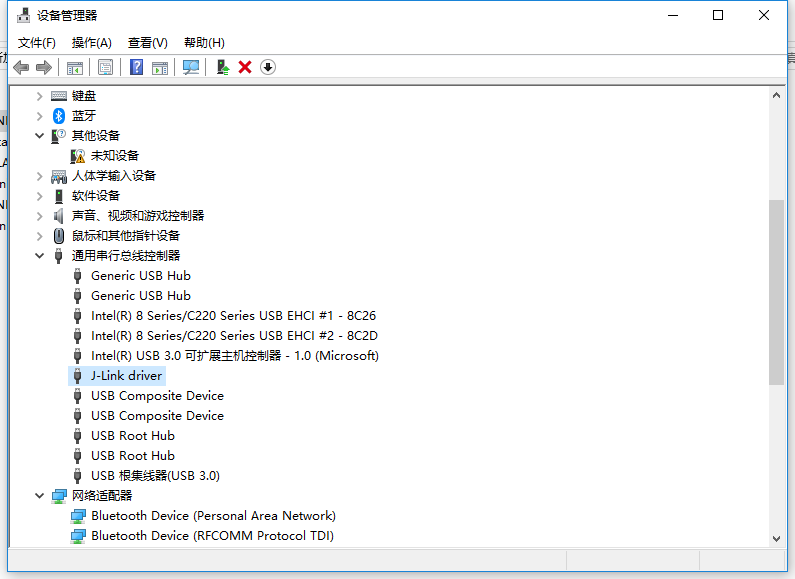

   1. Jlink v8也会自动安装（图1），但是我们一定要手动安装

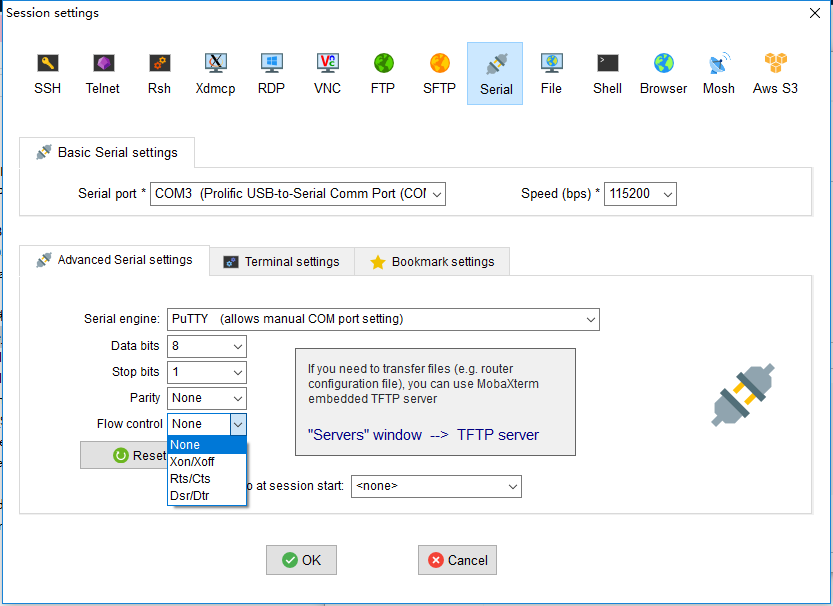

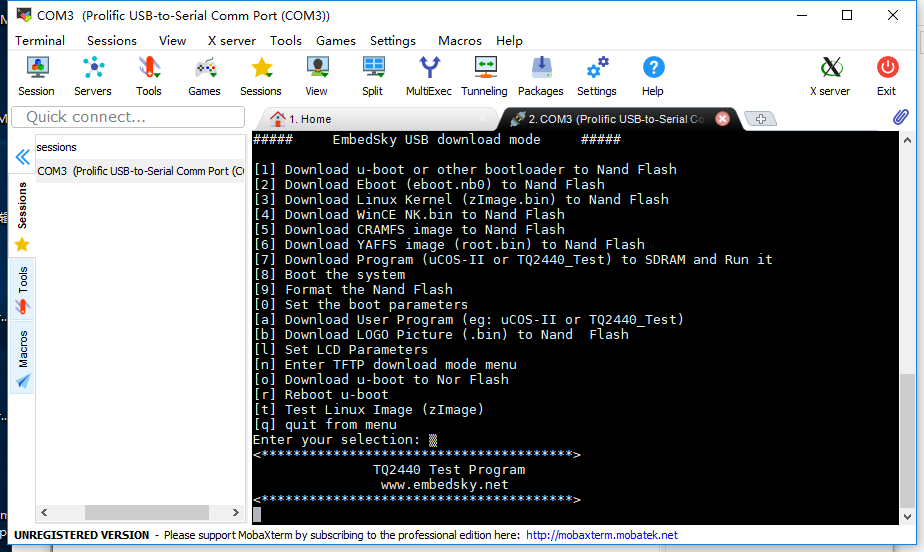

   2. 串口工具的配置（图2）

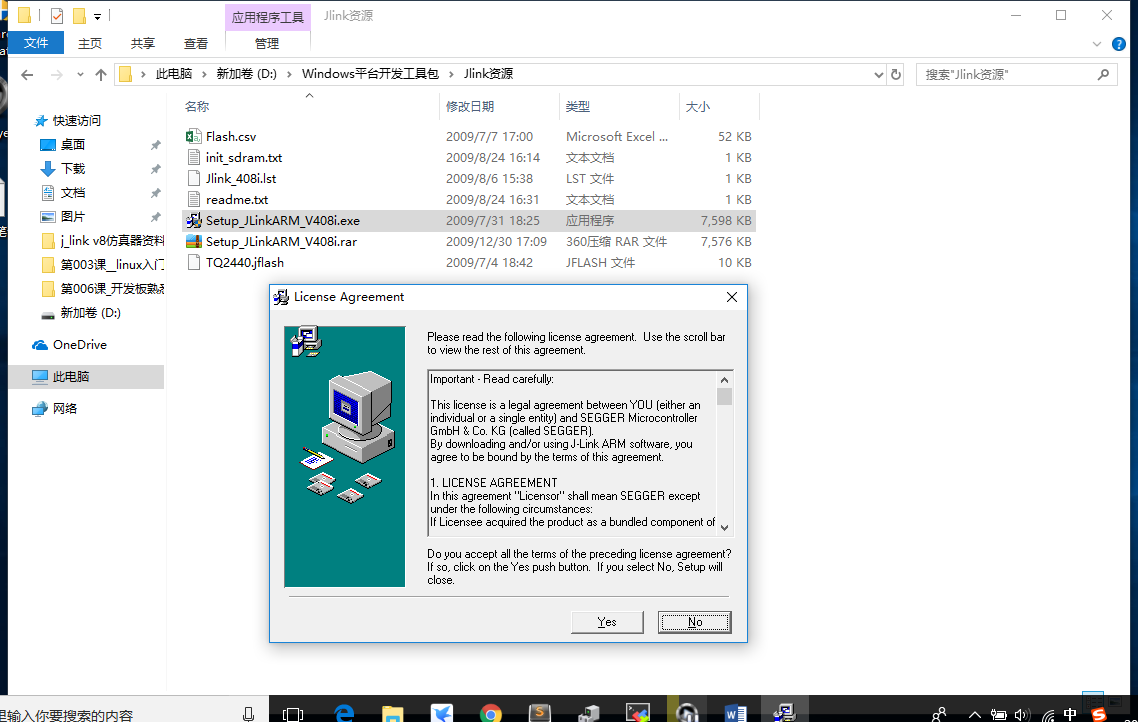

   3. Jlink安装（图3）

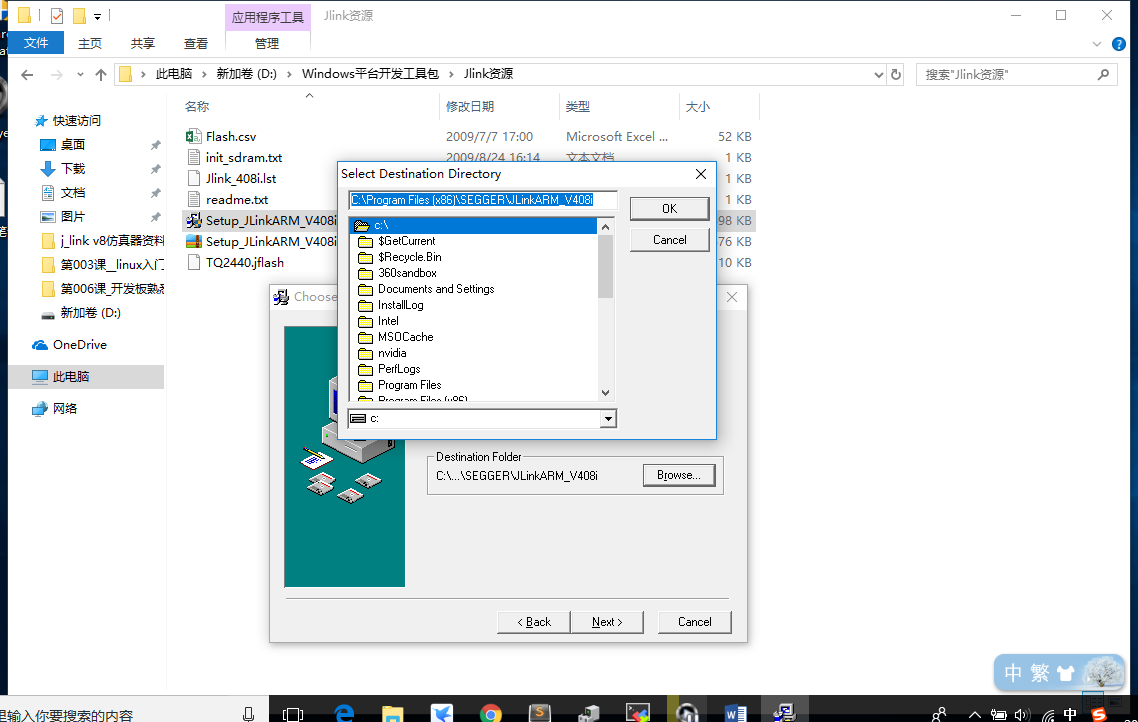

   4. jlink安装目录（图4）

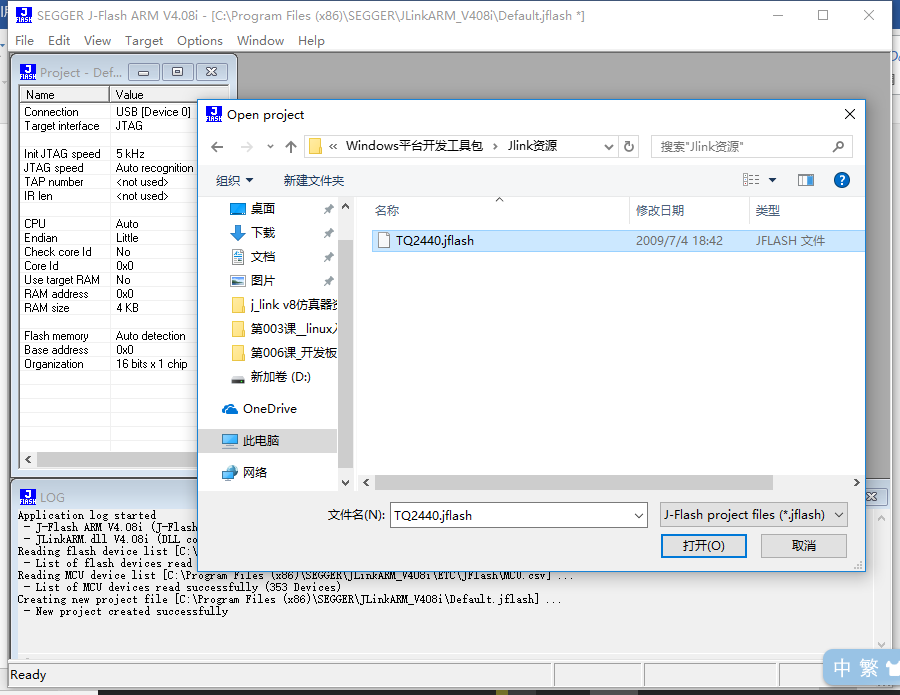

   5. jlink配置：选择tq已经配置好的文件直接加载（图5）
   6. jlink_connnect出错（图6）
      1. 这里出错我到现在都不知道为啥，但是我从第二天开始就在也没有出现过这样的问题，自动愈合！
      2. 我尝试过的方法：
         1. 在J-Flash.exe中的option->Project setting中修改各种参数，包括cpu型号，arm类型等等，最后都是报一样的错
         2. 而且百度上也没有直接的答案。
         3. 这时，经验告诉我：改换方式了。于是我买了easyOpenJTag。但是没想到第二天他就莫名的好了！！

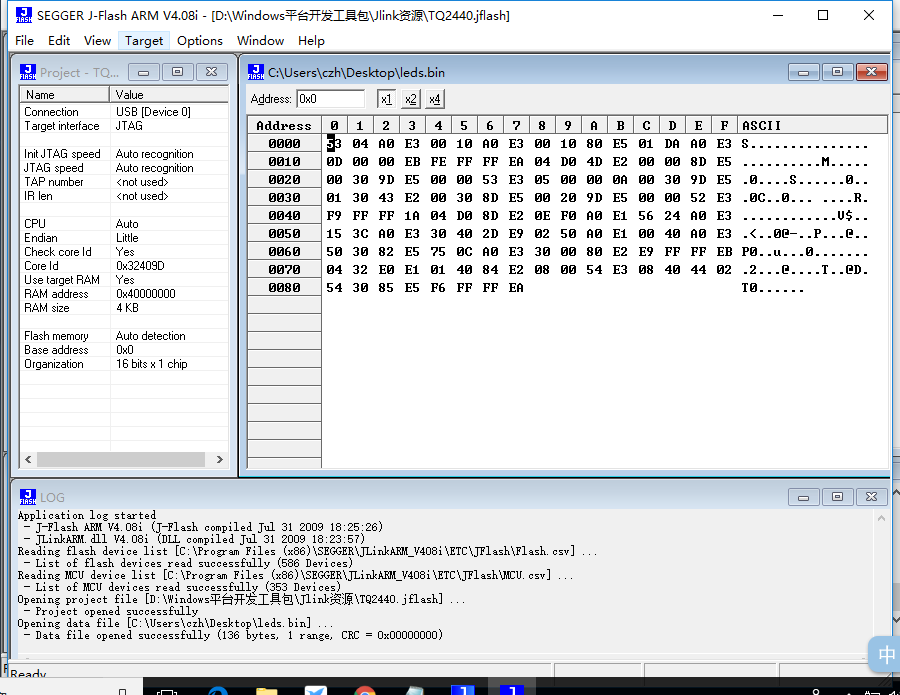

   7. 第二天我尝试的时候他现实：successful(图7)

      ::图1::

::图2::

::图3::

::图4::

::图5::

::图6::

::图7::

3. 安装、使用USB下载
   注意：
   1. 安装usb slave驱动时：USB slave没有签名（图3）
      1. 参考：Win10怎么禁用驱动程序强制签名_百度经验
   2. USB下载LED.bin到nand报错（图12）
      1. 修改管理员权限，如图13

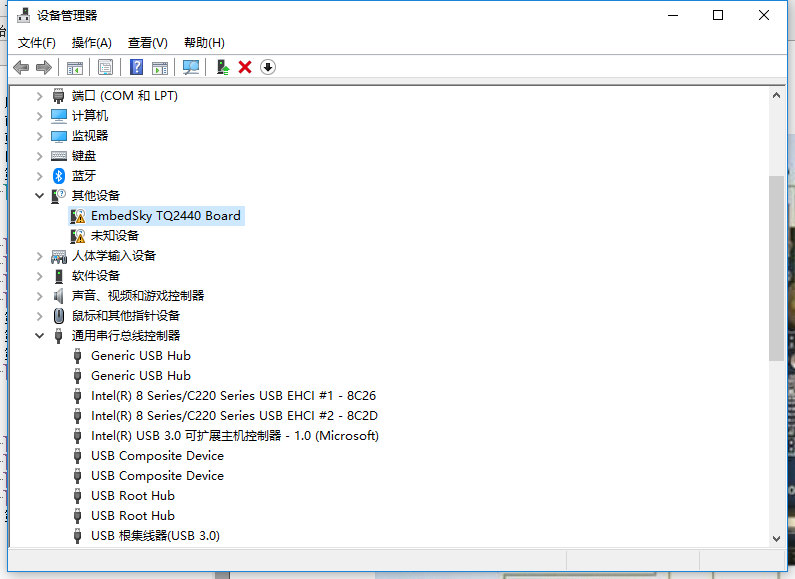

         ::图1：::USB slave驱动

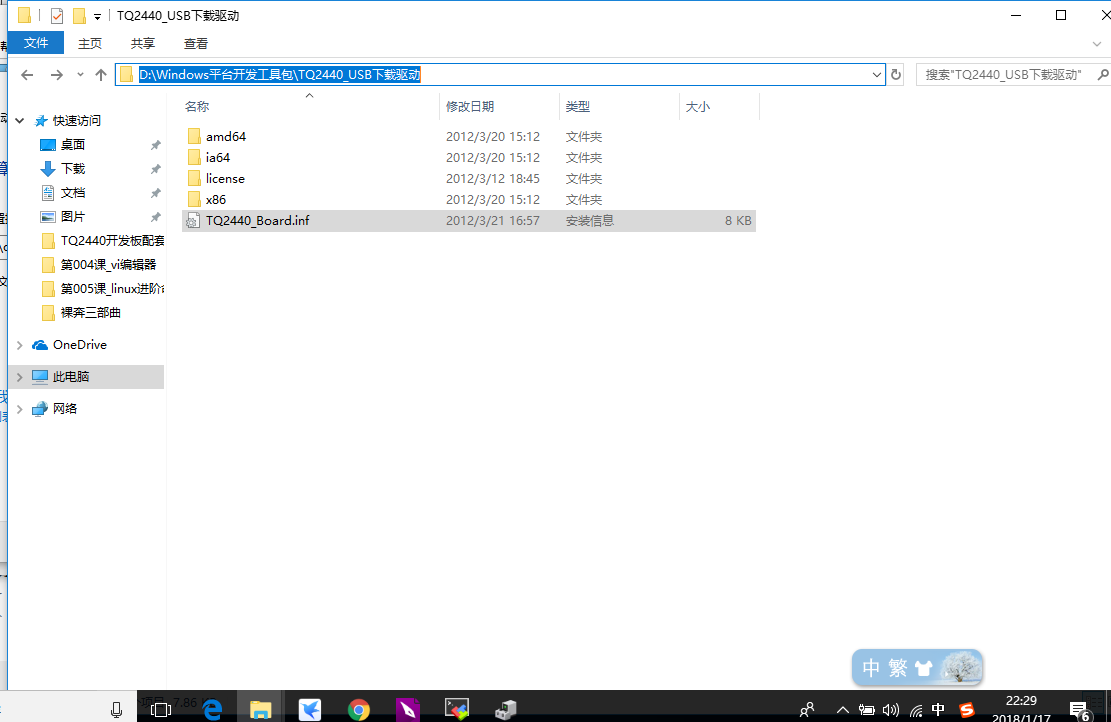

::图2：::USB slave驱动地址

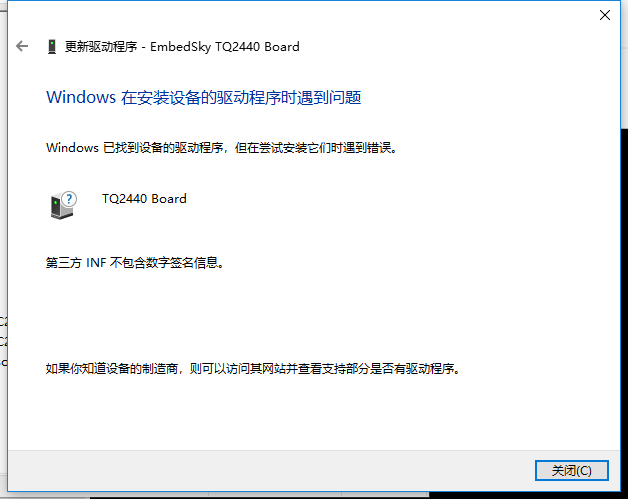

::图3：::USB slave没有签名

::图4：::禁止驱动签名

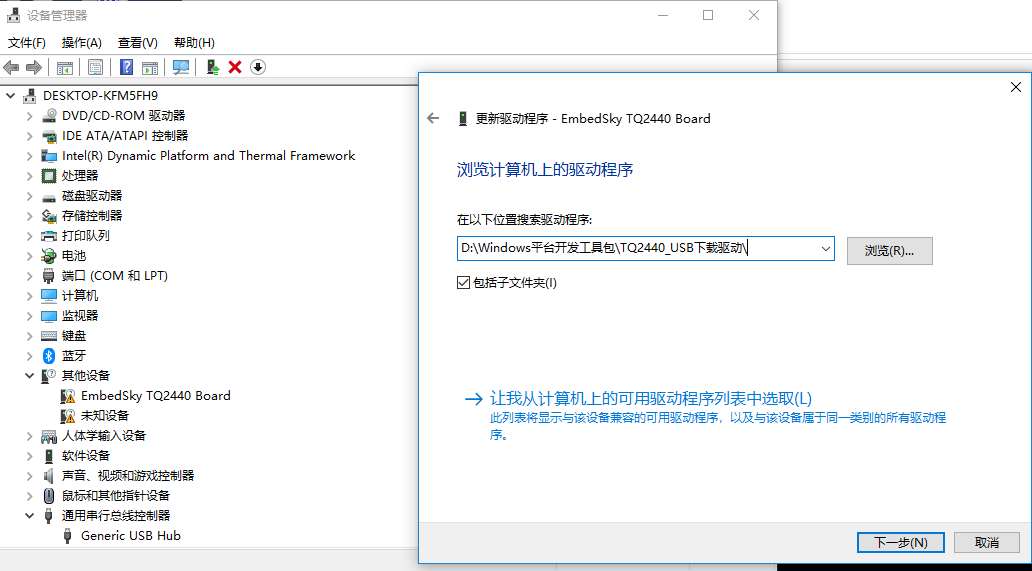

::图5：::USB slave驱动安装

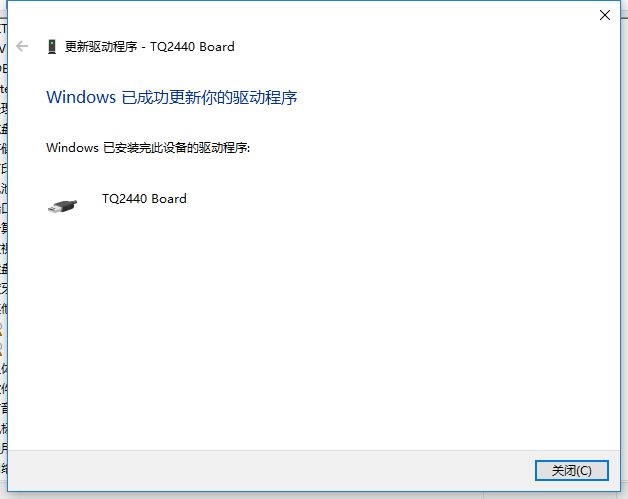

::图6：::USBslave驱动安装成功1

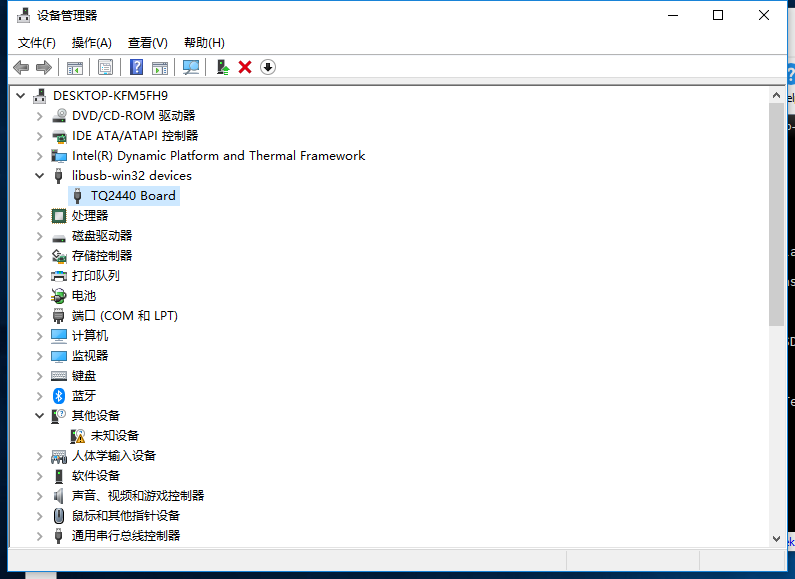

::图7：::USBslave驱动安装成功2

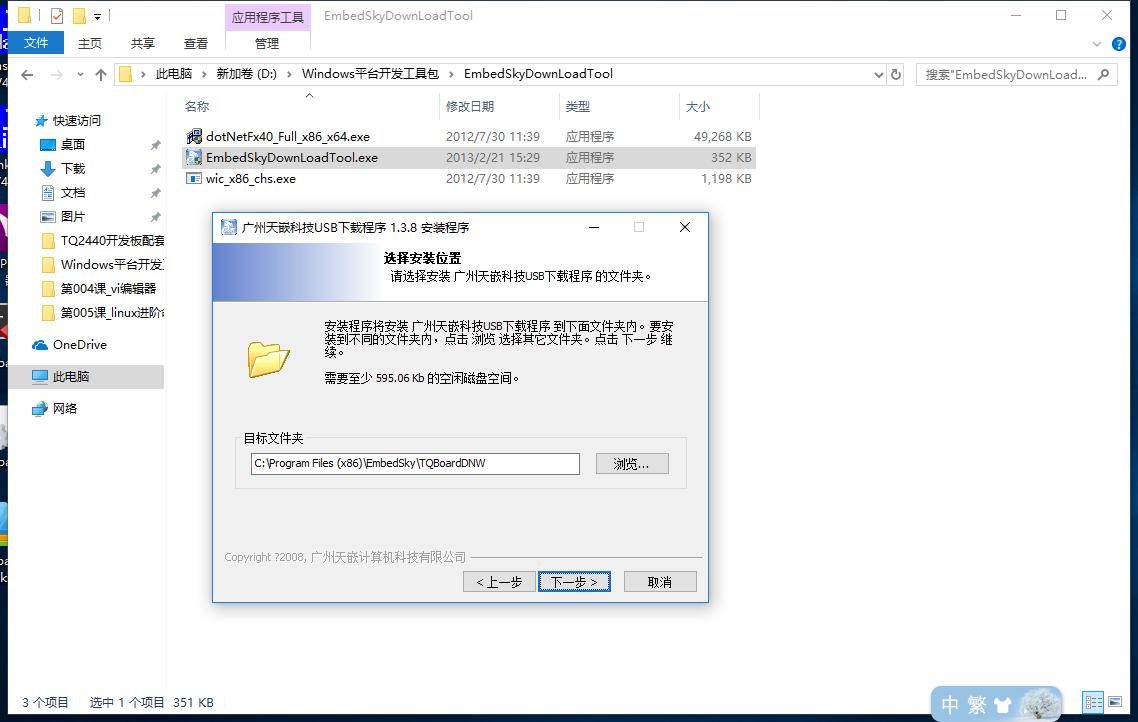

::图8：::usb下载软件安装

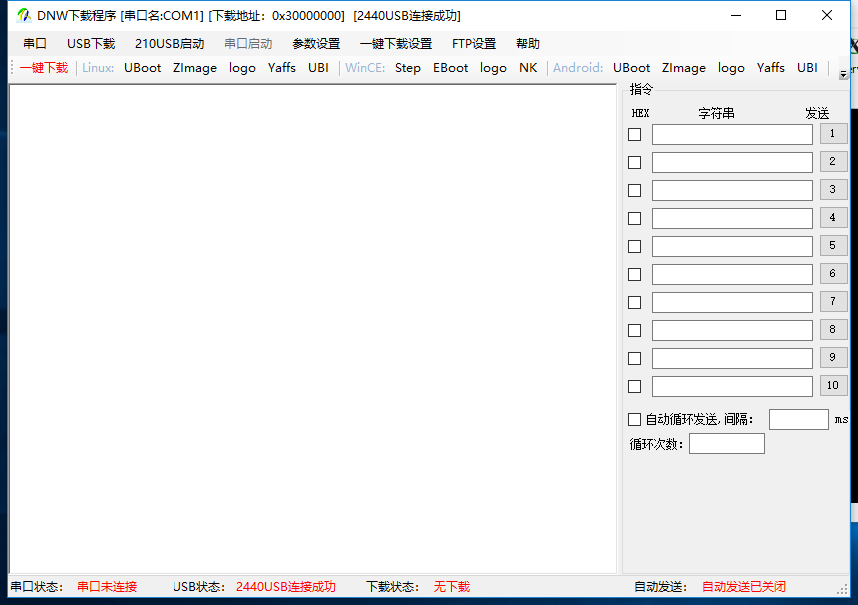

::图9：::打开软件，USB下载已连接成功

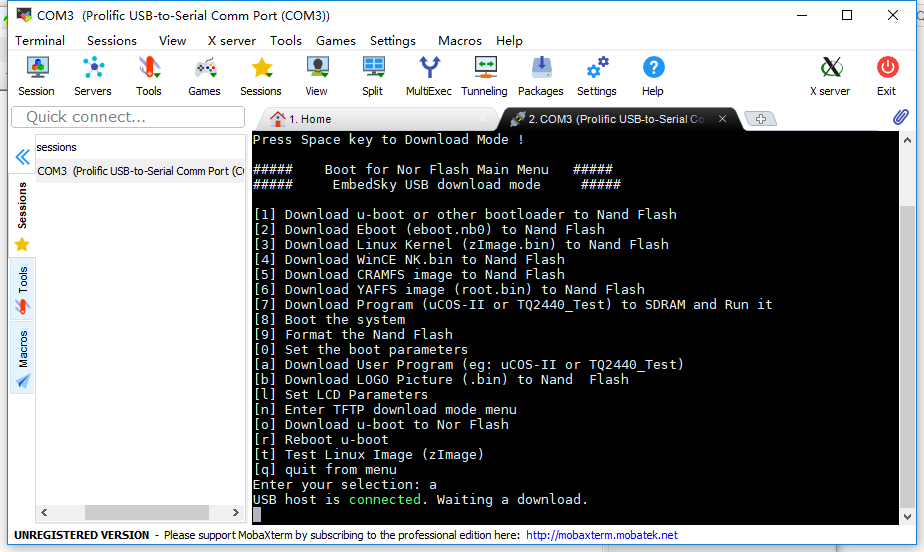

::图10：::USB下载LED.bin程序到Nand 1：从串口输出中，选择a

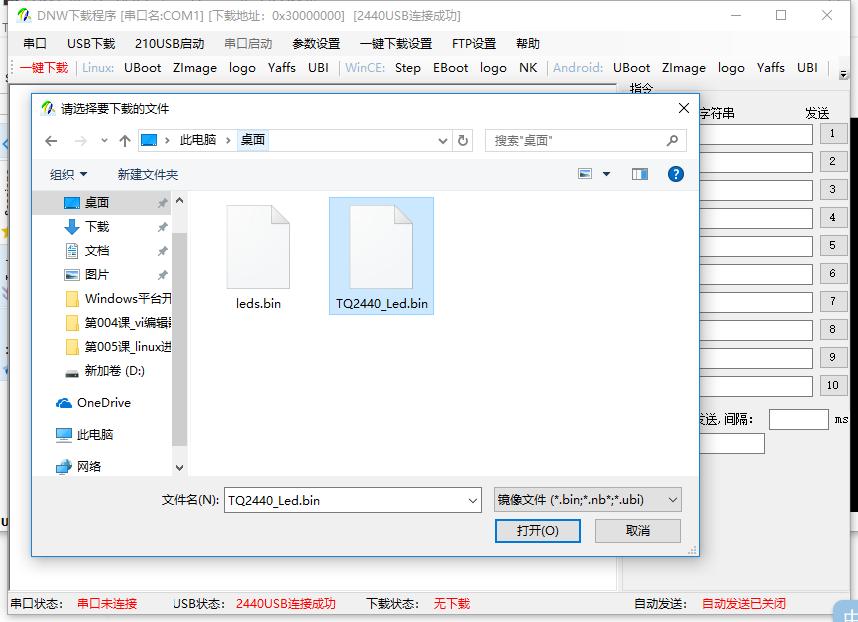

::图11：::USB下载led.bin到Nand 2

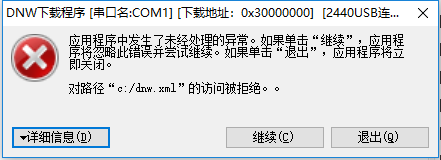

::图12：::USB下载LED.bin到nand报错

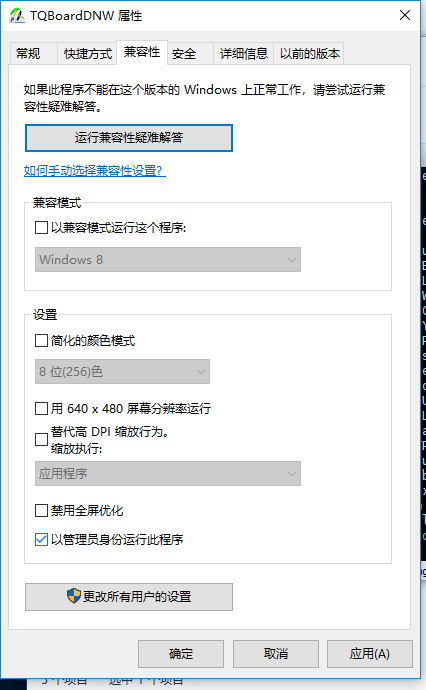

::图13：::设置软件的以管理员身份运行

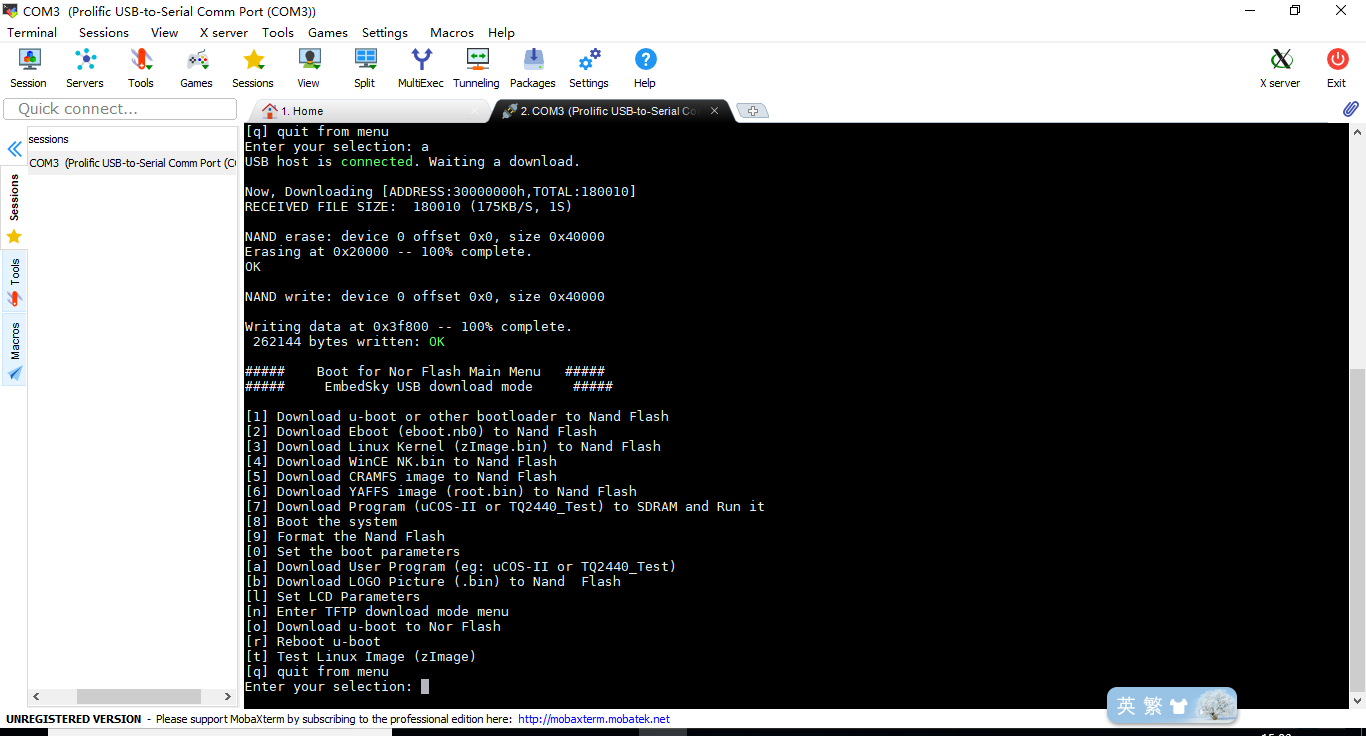

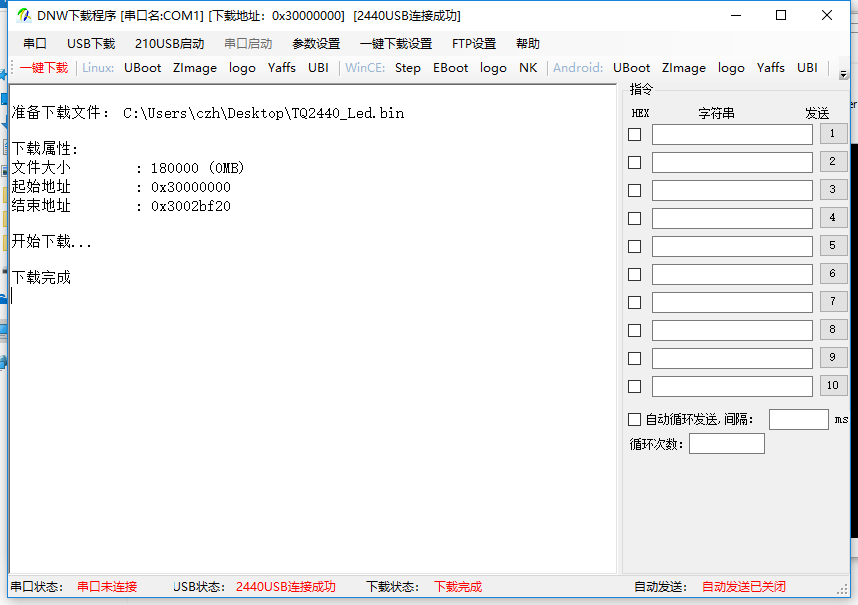

::图14：::USB下载led.bin到nand成功1

::图15：::USB下载led.bin到nand成功2

::图16：::从nand flash 启动查看串口输出

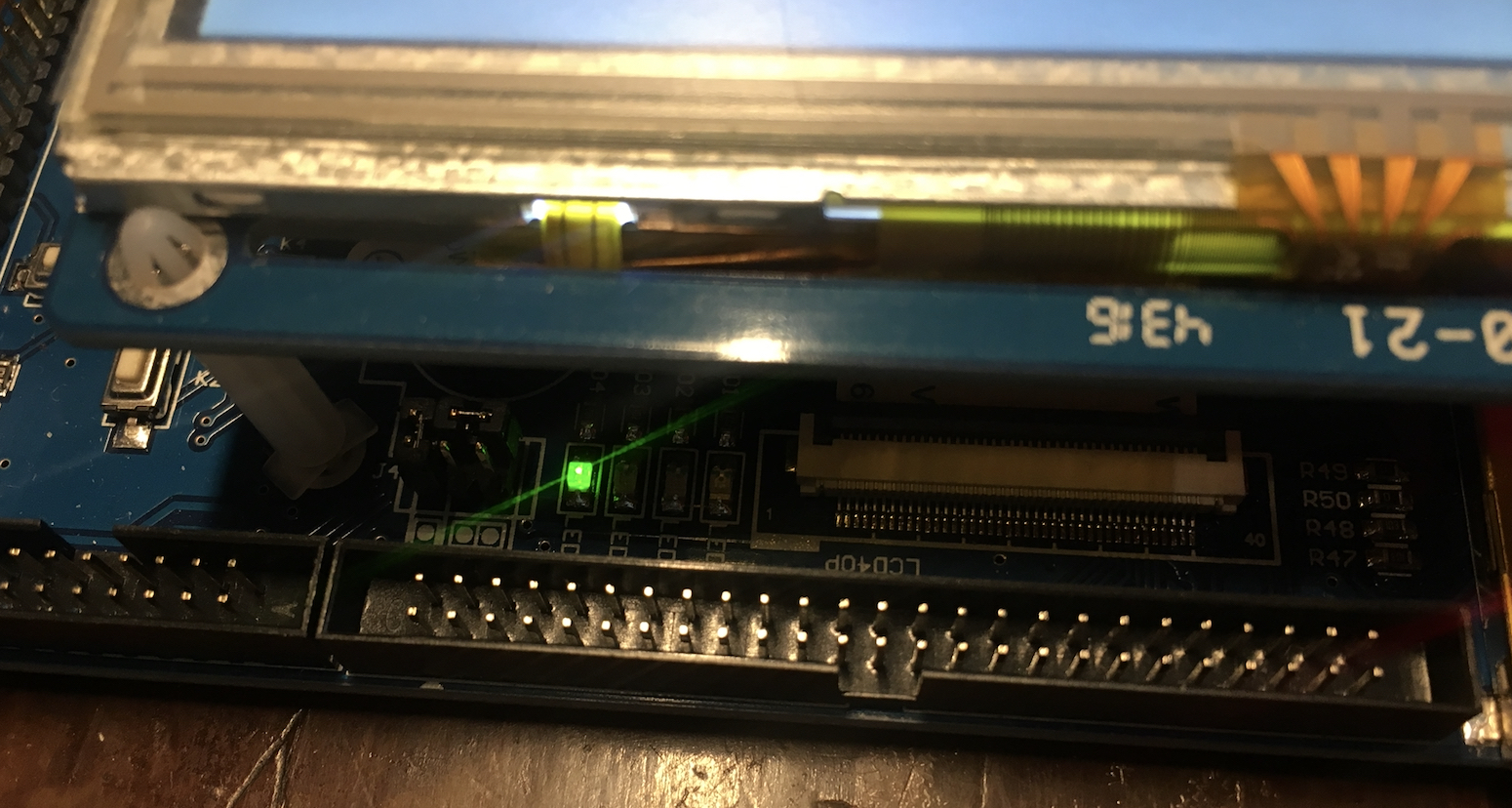

::图17：::看到LED灯在闪烁
