中断程序分析

发表于 更新于 分类于 阅读次数：
本文字数： 7.2k 阅读时长 ≈ 7 分钟

2018年2月6日 上午9:59

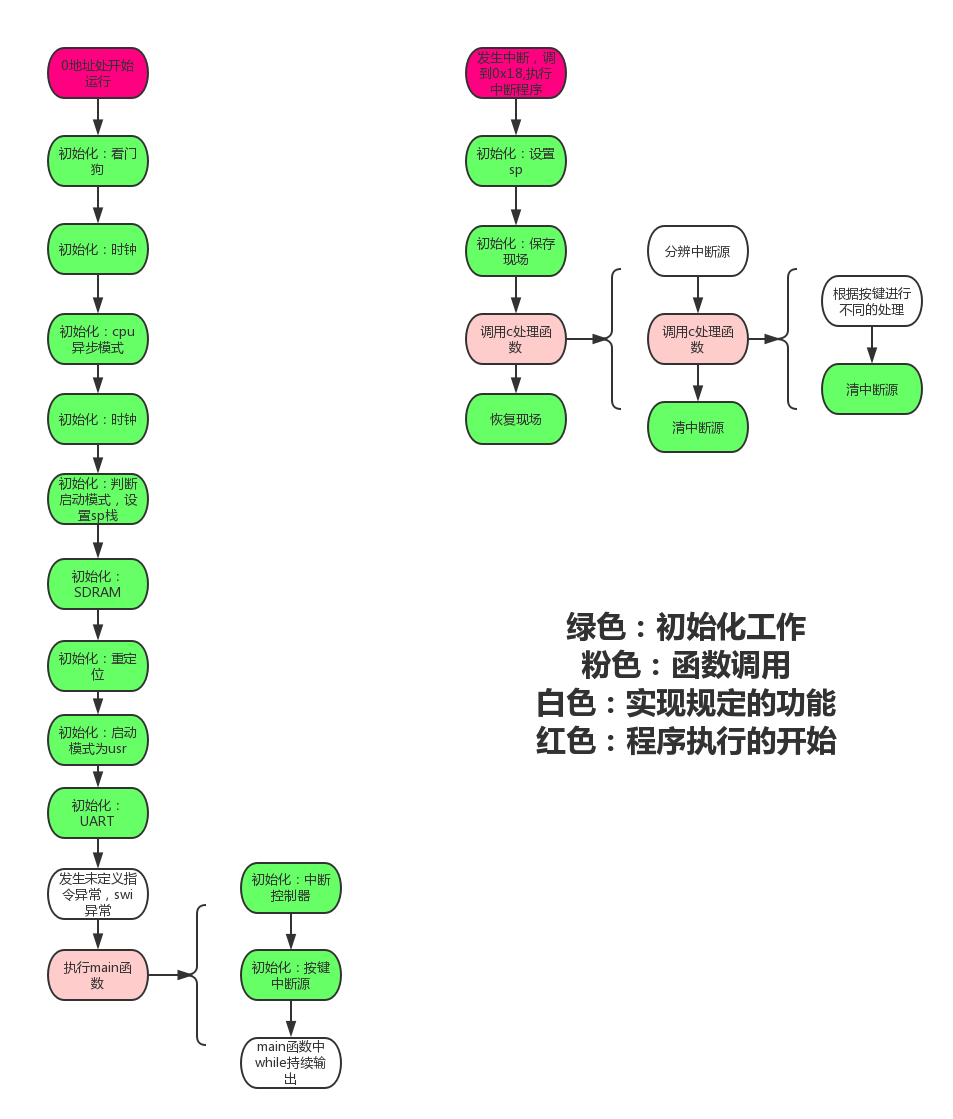

程序流程图：

  1. 可以很直观的看到：初始化在arm中真的是一个非常非常简单，但是却十分关键的步骤
    1. 这样的本质原因是：ARM大部分功能都是基于在开发板上人家已经实现的功能，在java框架使用中，我们使用的是他们类的接口，而在ARM中我们使用的是寄存器接口
  2. 流线的让你去真正的是先功能的步骤，相比而言就少了很多

程序代码：（重要点都在注释中）

几个重要的易错知识点

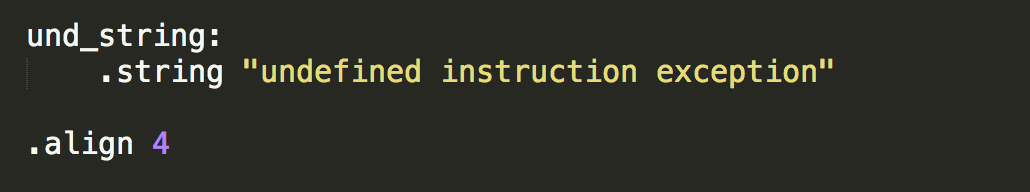

  1. 使用字符串时要4字节对齐：

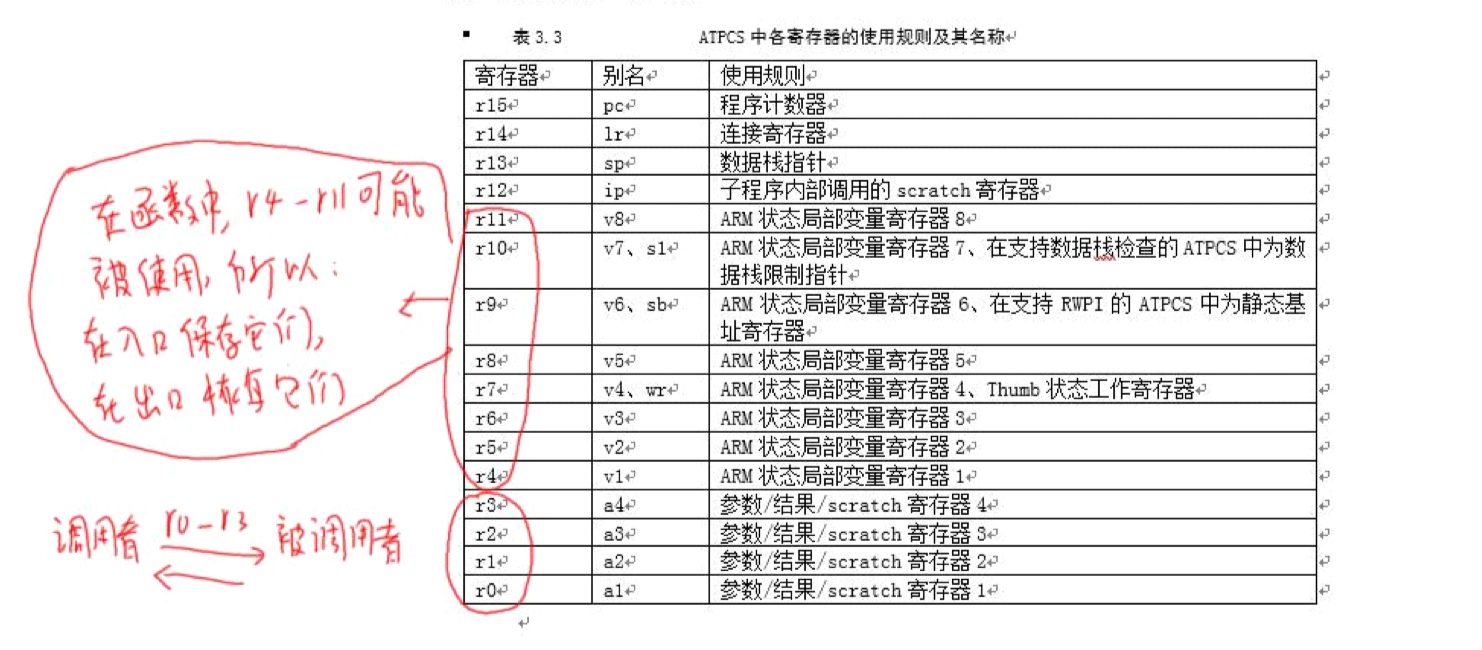

  2. 在.S中调用c函数时，会自动保存R4~R11 和 fp,sp其他的需要自己保存（有证明）。

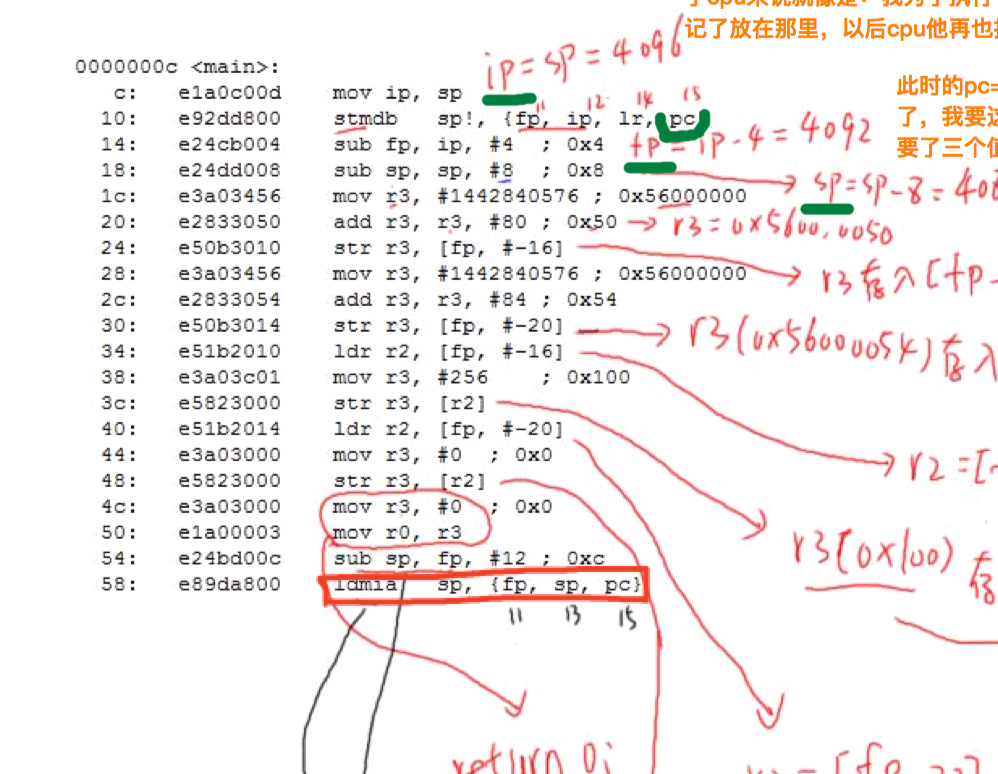

    证明：

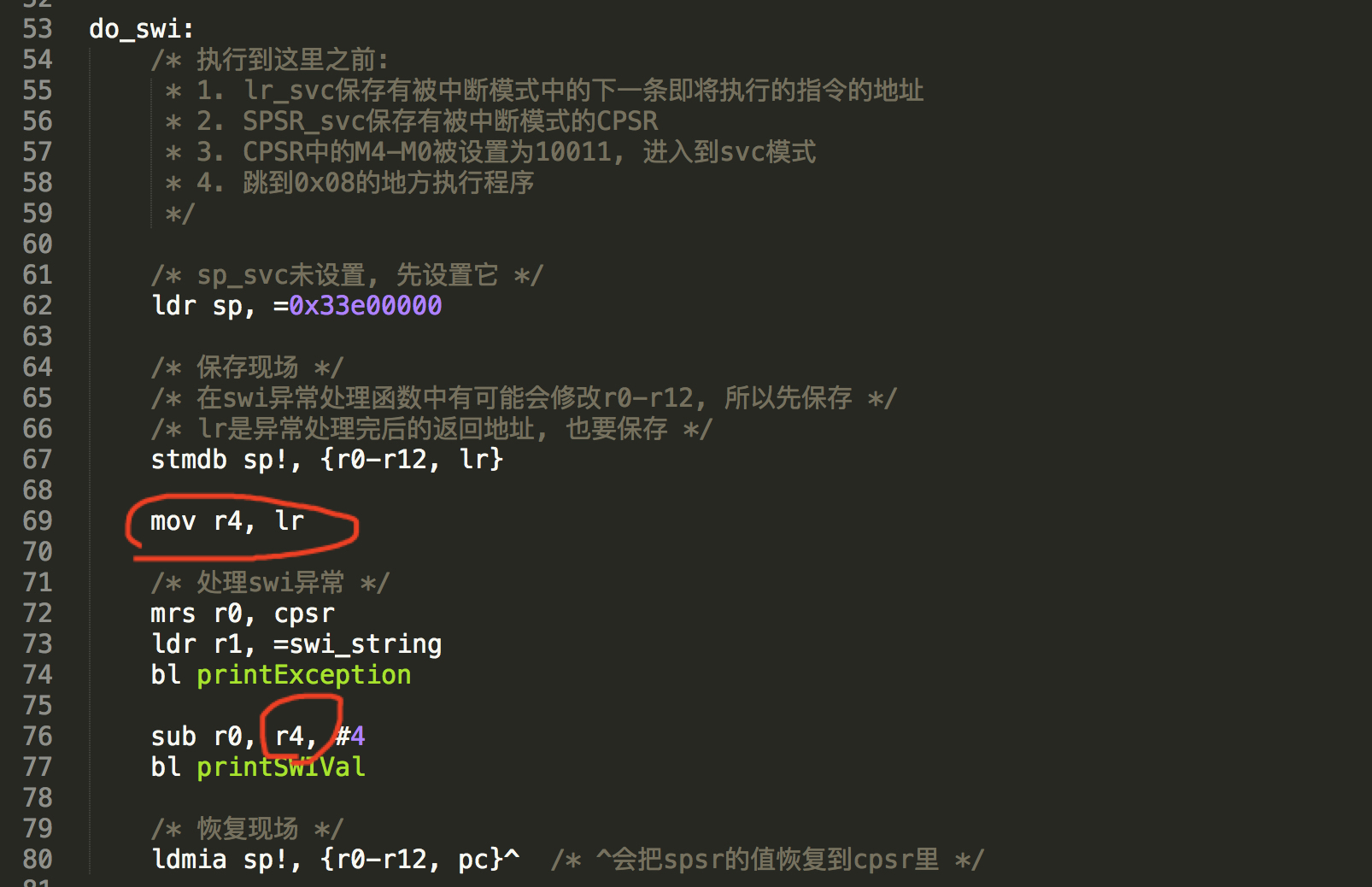

    所以当我们需要在调用函数前后，使用未保存的寄存器如LR。那么需要我们自己手动保存。

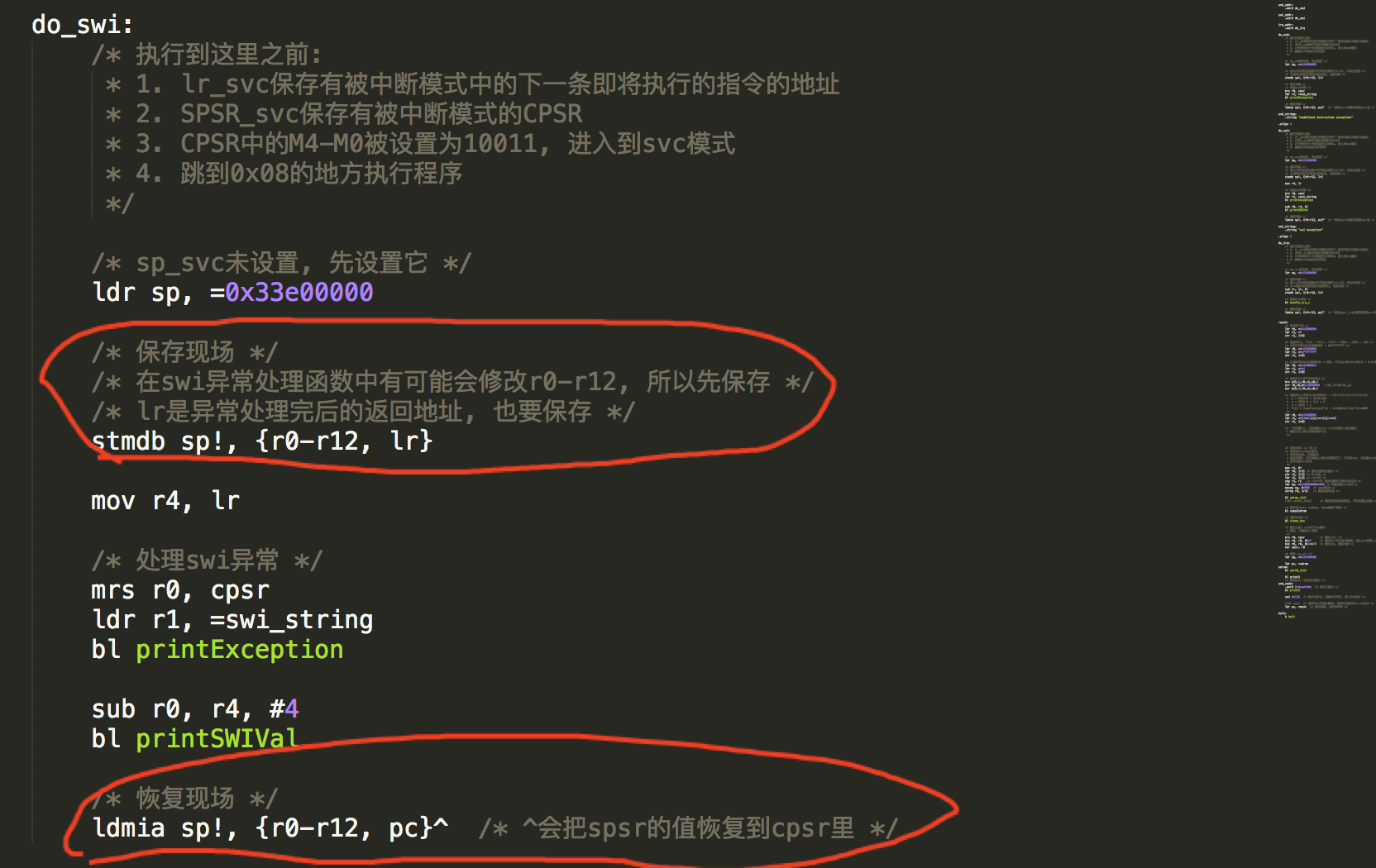

  3. 对于程序运行过程中调用异常处理程序，在.S文件中基本所有的寄存器都需要我们自己保存，只有当前异常对应的有备份的特有寄存器才可以不保存。

    具体的情况看下图

注：调用c函数的过程和调用异常处理函数的过程是两个相互独立的过程，所以那些寄存器该不该手动保存有着不同的评判方式，我一开始就没有区分开他们两个。
4. 考虑特殊情况：当我们从Nand flash启动，程序读入到SRAM中
1. 当 start.S文件 < 4kb & .c文件不能全部读入SRAM中

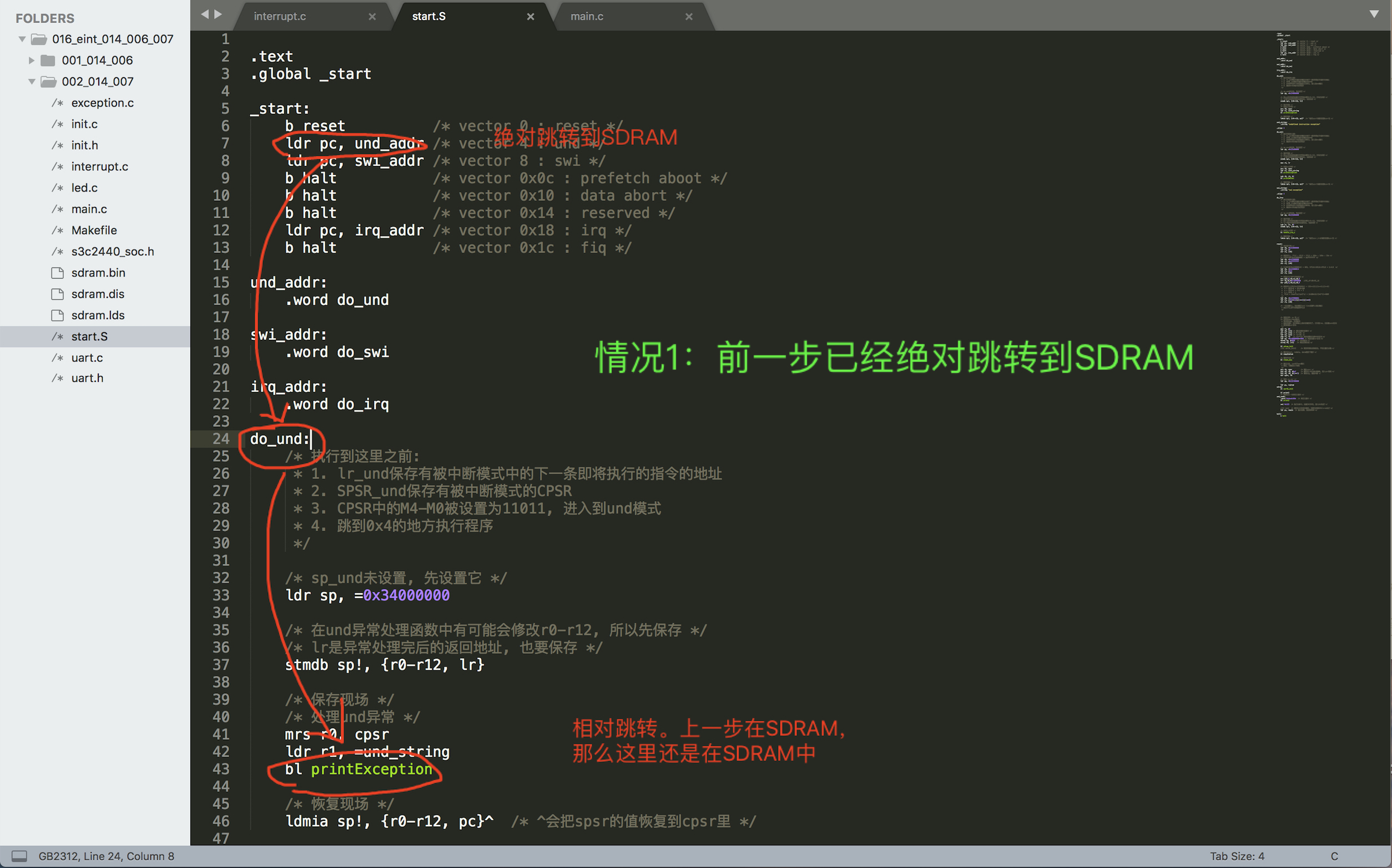

1. 当我们调用c函数时，一定要使用绝对跳转/前一步已经绝对跳转，这样就能保证一定调用SDRAM中复制过来的c函数

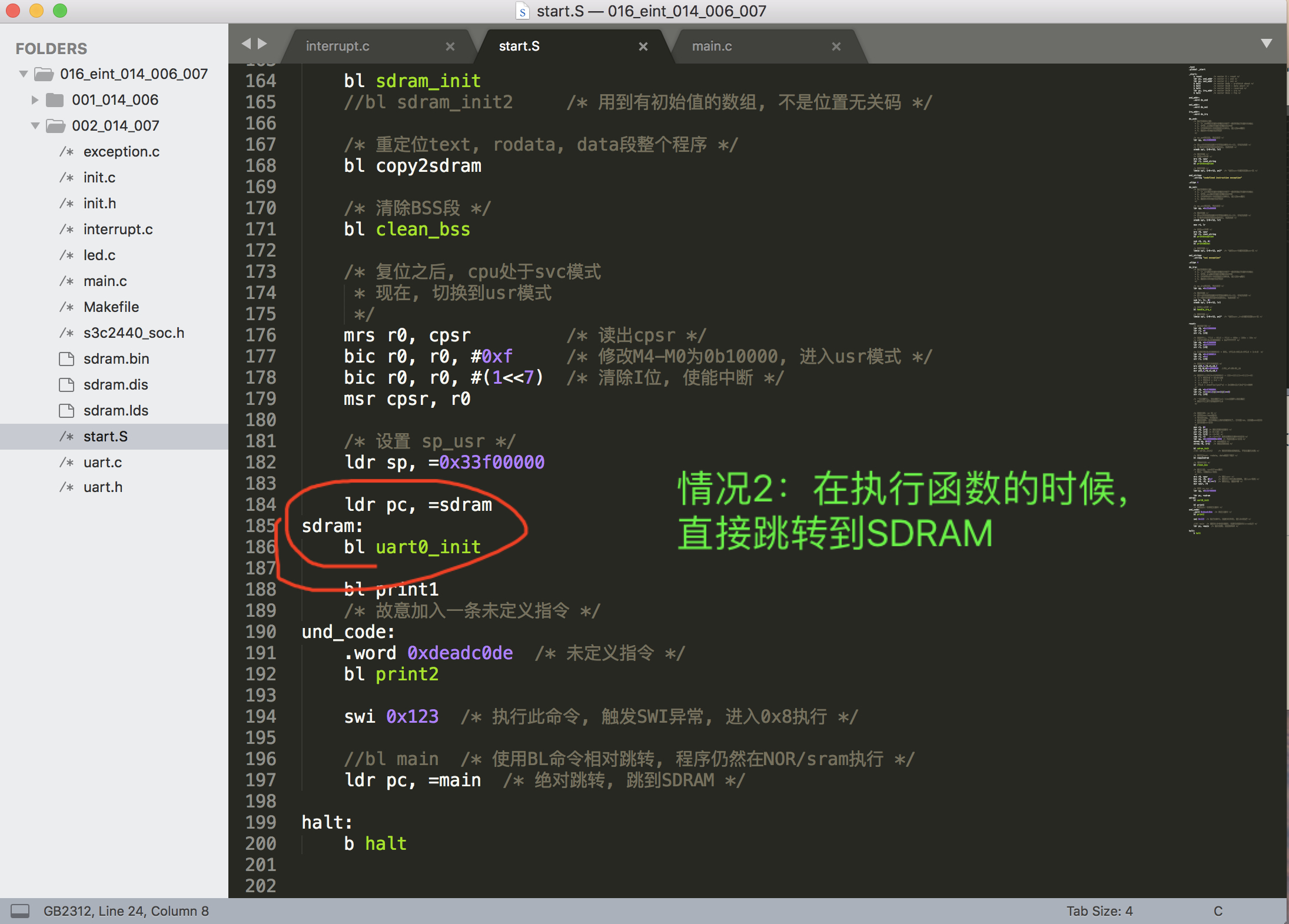

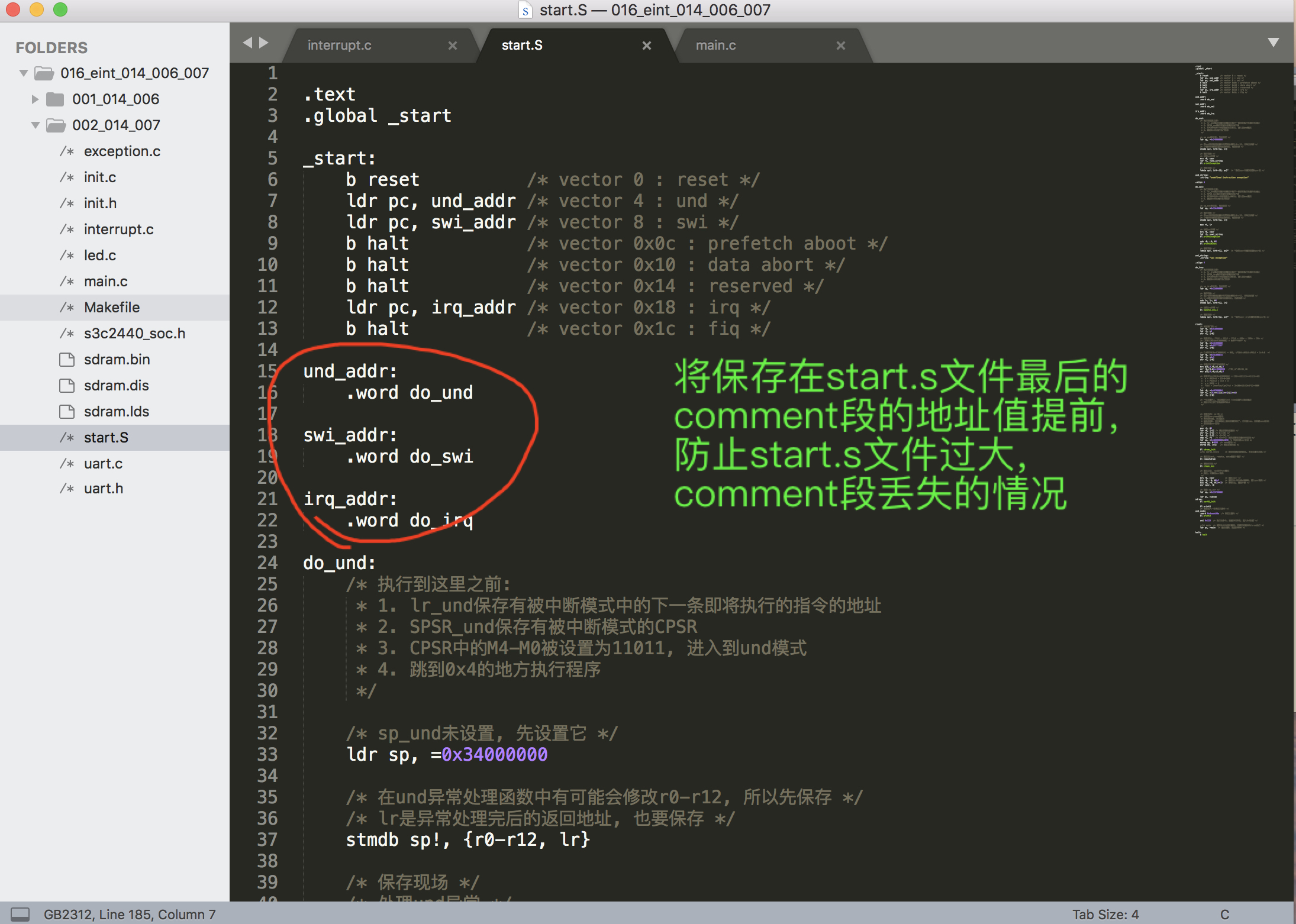

2. 当 start.S文件 > 4kb （光.S文件就到达了4k，更别说.c文件了）

5. start.S文件中的函数名，本质就是一个地址值，也可以理解成汇编文件中的一个变量，这个变量的值是一个地址。

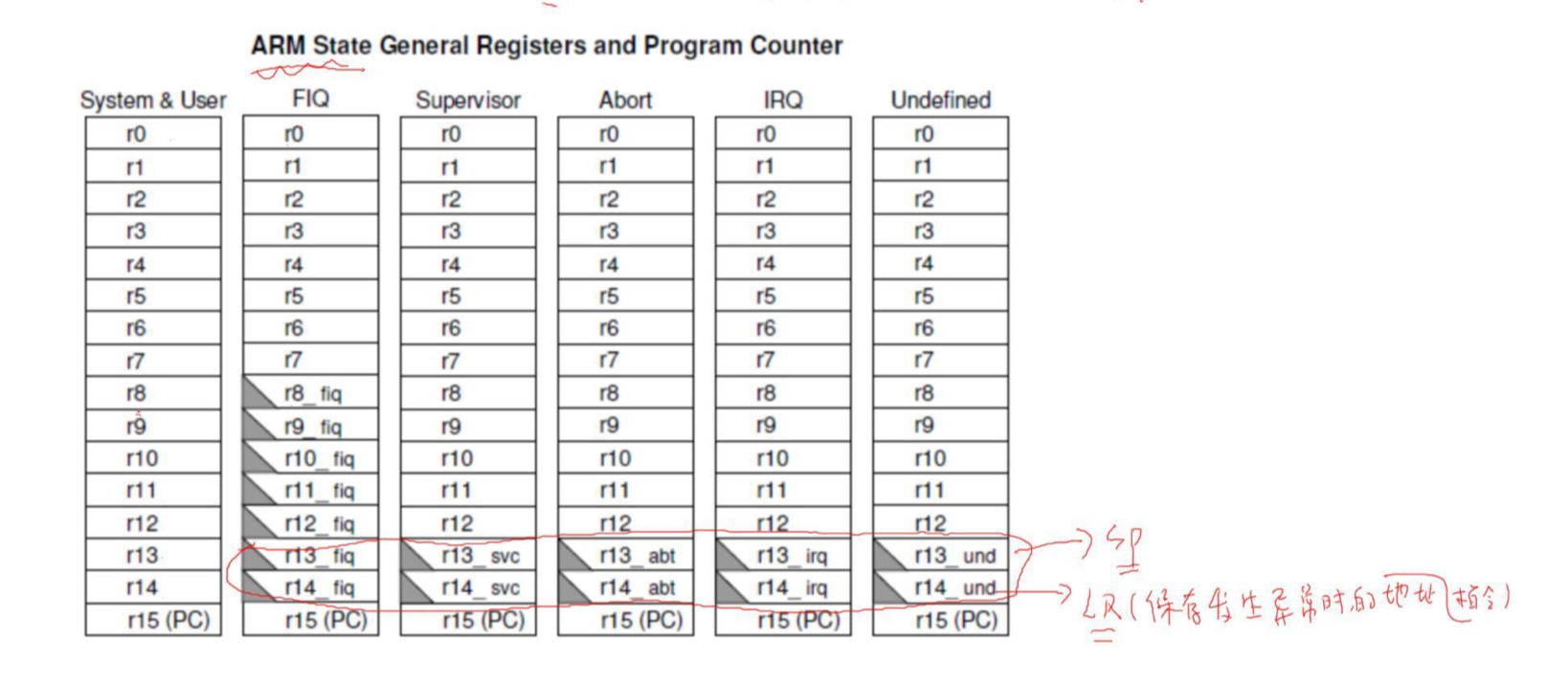

6. 进入到start.S文件的中断程序之后，我们设置的sp，是当前异常模式下的SP，虽然他们在写程序时都是使用相同的名字SP，但在arm硬件中他们是不同的寄存器。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
start.S

.text
.global _start

_start:
	b reset          /* vector 0 : reset */
	ldr pc, und_addr /* vector 4 : und */
	ldr pc, swi_addr /* vector 8 : swi */
	b halt			 /* vector 0x0c : prefetch aboot */
	b halt			 /* vector 0x10 : data abort */
	b halt			 /* vector 0x14 : reserved */
	ldr pc, irq_addr /* vector 0x18 : irq */
	b halt			 /* vector 0x1c : fiq */
/* 这里要区分ldr pc, irq_addr 与 ldr pc, =irq_addr*/
/* 第一个：代表要获取irq_addr地址处的值，理解成*irq_addr */
/* 第二个：代表要获取irq_addr本身这个地址值，理解成& irq_addr*/
und_addr:
	.word do_und

swi_addr:
	.word do_swi

irq_addr:
	.word do_irq

do_und:
	/* 执行到这里之前:
	 * 1. lr_und保存有被中断模式中的下一条即将执行的指令的地址
	 * 2. SPSR_und保存有被中断模式的CPSR
	 * 3. CPSR中的M4-M0被设置为11011, 进入到und模式
	 * 4. 跳到0x4的地方执行程序
	 */

	/* sp_und未设置, 先设置它 */
	ldr sp, =0x34000000

	/* 在und异常处理函数中有可能会修改r0-r12, 所以先保存 */
	/* lr是异常处理完后的返回地址, 也要保存 */
	stmdb sp!, {r0-r12, lr}

	/* 保存现场 */
	/* 处理und异常 */
	mrs r0, cpsr
	ldr r1, =und_string
	bl printException

	/* 恢复现场 */
	ldmia sp!, {r0-r12, pc}^  /* ^会把spsr的值恢复到cpsr里 */

und_string:
	.string "undefined instruction exception"

.align 4

do_swi:
	/* 执行到这里之前:
	 * 1. lr_svc保存有被中断模式中的下一条即将执行的指令的地址
	 * 2. SPSR_svc保存有被中断模式的CPSR
	 * 3. CPSR中的M4-M0被设置为10011, 进入到svc模式
	 * 4. 跳到0x08的地方执行程序
	 */

	/* sp_svc未设置, 先设置它 */
	ldr sp, =0x33e00000

	/* 保存现场 */
	/* 在swi异常处理函数中有可能会修改r0-r12, 所以先保存 */
	/* lr是异常处理完后的返回地址, 也要保存 */
	stmdb sp!, {r0-r12, lr}

	mov r4, lr

	/* 处理swi异常 */
	mrs r0, cpsr
	ldr r1, =swi_string
	bl printException

	sub r0, r4, #4
	bl printSWIVal

	/* 恢复现场 */
	ldmia sp!, {r0-r12, pc}^  /* ^会把spsr的值恢复到cpsr里 */

swi_string:
	.string "swi exception"

.align 4

do_irq:
	/* 执行到这里之前:
	 * 1. lr_irq保存有被中断模式中的下一条即将执行的指令的地址
	 * 2. SPSR_irq保存有被中断模式的CPSR
	 * 3. CPSR中的M4-M0被设置为10010, 进入到irq模式
	 * 4. 跳到0x18的地方执行程序
	 */

	/* sp_irq未设置, 先设置它 */
	ldr sp, =0x33d00000

	/* 保存现场 */
	/* 在irq异常处理函数中有可能会修改r0-r12, 所以先保存 */
	/* lr-4是异常处理完后的返回地址, 也要保存 */
	sub lr, lr, #4
	stmdb sp!, {r0-r12, lr}

	/* 处理irq异常 */
	bl handle_irq_c

	/* 恢复现场 */
	ldmia sp!, {r0-r12, pc}^  /* ^会把spsr_irq的值恢复到cpsr里 */


reset:
	/* 关闭看门狗 */
	ldr r0, =0x53000000
	ldr r1, =0
	str r1, [r0]

	/* 设置MPLL, FCLK : HCLK : PCLK = 400m : 100m : 50m */
	/* LOCKTIME(0x4C000000) = 0xFFFFFFFF */
	ldr r0, =0x4C000000
	ldr r1, =0xFFFFFFFF
	str r1, [r0]

	/* CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8  */
	ldr r0, =0x4C000014
	ldr r1, =0x5
	str r1, [r0]

	/* 设置CPU工作于异步模式 */
	mrc p15,0,r0,c1,c0,0
	orr r0,r0,#0xc0000000   //R1_nF:OR:R1_iA
	mcr p15,0,r0,c1,c0,0

	/* 设置MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0)
	 *  m = MDIV+8 = 92+8=100
	 *  p = PDIV+2 = 1+2 = 3
	 *  s = SDIV = 1
	 *  FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M
	 */
	ldr r0, =0x4C000004
	ldr r1, =(92<<12)|(1<<4)|(1<<0)
	str r1, [r0]

	/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定
	 * 然后CPU工作于新的频率FCLK
	 */



	/* 设置内存: sp 栈 */
	/* 分辨是nor/nand启动
	 * 写0到0地址, 再读出来
	 * 如果得到0, 表示0地址上的内容被修改了, 它对应ram, 这就是nand启动
	 * 否则就是nor启动
	 */
	mov r1, #0
	ldr r0, [r1] /* 读出原来的值备份 */
	str r1, [r1] /* 0->[0] */
	ldr r2, [r1] /* r2=[0] */
	cmp r1, r2   /* r1==r2? 如果相等表示是NAND启动 */
	ldr sp, =0x40000000+4096 /* 先假设是nor启动 */
	moveq sp, #4096  /* nand启动 */
	streq r0, [r1]   /* 恢复原来的值 */

	bl sdram_init
	//bl sdram_init2	 /* 用到有初始值的数组, 不是位置无关码 */

	/* 重定位text, rodata, data段整个程序 */
	bl copy2sdram

	/* 清除BSS段 */
	bl clean_bss

	/* 复位之后, cpu处于svc模式
	 * 现在, 切换到usr模式
	 */
	mrs r0, cpsr         /* 读出cpsr */
	bic r0, r0, #0xf     /* 修改M4-M0为0b10000, 进入usr模式 */
	bic r0, r0, #(1<<7)  /* 清除I位, 使能中断 */
	msr cpsr, r0

	/* 设置 sp_usr */
	ldr sp, =0x33f00000

	ldr pc, =sdram
sdram:
	bl uart0_init

	bl print1
	/* 故意加入一条未定义指令 */
und_code:
	.word 0xdeadc0de  /* 未定义指令 */
	bl print2

	swi 0x123  /* 执行此命令, 触发SWI异常, 进入0x8执行 */

	//bl main  /* 使用BL命令相对跳转, 程序仍然在NOR/sram执行 */
	ldr pc, =main  /* 绝对跳转, 跳到SDRAM */

halt:
	b halt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
mian.c

#include "s3c2440_soc.h"
#include "uart.h"
#include "init.h"

char g_Char = 'A';
char g_Char3 = 'a';
const char g_Char2 = 'B';
int g_A = 0;
int g_B;

int main(void)
{
	led_init();
	interrupt_init();  /* 初始化中断控制器 */
	key_eint_init();   /* 初始化按键, 设为中断源 */

	puts("\n\rg_A = ");
	printHex(g_A);
	puts("\n\r");

	while (1)
	{
#if 0
		puts("\n\rg_Char = ");
		printHex(g_Char);
		puts("\n\r");

 		puts("\n\rg_Char3 = ");
		printHex(g_Char3);
		puts("\n\r");
#endif
		putchar(g_Char);
		g_Char++;

		putchar(g_Char3);
		g_Char3++;
		delay(1000000);
	}

	return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
interrupt.c
#include "s3c2440_soc.h"

// interrupt controller章节
/* SRCPND 用来显示哪个中断产生了, 需要清除对应位
 * bit0-eint0
 * bit2-eint2
 * bit5-eint8_23
 */

/* INTMSK 用来屏蔽中断, 1-masked
 * bit0-eint0
 * bit2-eint2
 * bit5-eint8_23
 */

/* INTPND 用来显示当前优先级最高的、正在发生的中断, 需要清除对应位
 * bit0-eint0
 * bit2-eint2
 * bit5-eint8_23
 */

/* INTOFFSET : 用来显示INTPND中哪一位被设置为1
 */

/* 初始化中断控制器 */
void interrupt_init(void)
{
	INTMSK &= ~((1<<0) | (1<<2) | (1<<5));
}

// I/O port章节
/* 初始化按键, 设为中断源 */
void key_eint_init(void)
{
	/* 配置GPIO为中断引脚 */
	GPFCON &= ~((3<<0) | (3<<4));
	GPFCON |= ((2<<0) | (2<<4));   /* S2,S3被配置为中断引脚 */

	GPGCON &= ~((3<<6) | (3<<22));
	GPGCON |= ((2<<6) | (2<<22));   /* S4,S5被配置为中断引脚 */


	/* 设置中断触发方式: 双边沿触发 */
	EXTINT0 |= (7<<0) | (7<<8);     /* S2,S3 */
	EXTINT1 |= (7<<12);             /* S4 */
	EXTINT2 |= (7<<12);             /* S5 */

	/* 设置EINTMASK使能eint11,19 */
	EINTMASK &= ~((1<<11) | (1<<19));
}

/* 读EINTPEND分辨率哪个EINT产生(eint4~23)
 * 清除中断时, 写EINTPEND的相应位
 */


void key_eint_irq(int irq)
{
	unsigned int val = EINTPEND;
	unsigned int val1 = GPFDAT;
	unsigned int val2 = GPGDAT;

	if (irq == 0) /* eint0 : s2 控制 D12 */
	{
		if (val1 & (1<<0)) /* s2 --> gpf6 */
		{
			/* 松开 */
			GPFDAT |= (1<<6);
		}
		else
		{
			/* 按下 */
			GPFDAT &= ~(1<<6);
		}

	}
	else if (irq == 2) /* eint2 : s3 控制 D11 */
	{
		if (val1 & (1<<2)) /* s3 --> gpf5 */
		{
			/* 松开 */
			GPFDAT |= (1<<5);
		}
		else
		{
			/* 按下 */
			GPFDAT &= ~(1<<5);
		}

	}
	else if (irq == 5) /* eint8_23, eint11--s4 控制 D10, eint19---s5 控制所有LED */
	{
		if (val & (1<<11)) /* eint11 */
		{
			if (val2 & (1<<3)) /* s4 --> gpf4 */
			{
				/* 松开 */
				GPFDAT |= (1<<4);
			}
			else
			{
				/* 按下 */
				GPFDAT &= ~(1<<4);
			}
		}
		else if (val & (1<<19)) /* eint19 */
		{
			if (val2 & (1<<11))
			{
				/* 松开 */
				/* 熄灭所有LED */
				GPFDAT |= ((1<<4) | (1<<5) | (1<<6));
			}
			else
			{
				/* 按下: 点亮所有LED */
				GPFDAT &= ~((1<<4) | (1<<5) | (1<<6));
			}
		}
	}

	EINTPEND = val;
}


void handle_irq_c(void)
{
	/* 分辨中断源 */
	int bit = INTOFFSET;

	/* 调用对应的处理函数 */
	if (bit == 0 || bit == 2 || bit == 5)  /* eint0,2,eint8_23 */
	{
		key_eint_irq(bit); /* 处理中断, 清中断源EINTPEND */
	}

	/* 清中断 : 从源头开始清 */
	SRCPND = (1<<bit);
	INTPND = (1<<bit);
}
