iptable vs route

发表于 更新于 分类于 阅读次数：
本文字数： 2.3k 阅读时长 ≈ 2 分钟

2020年4月15日 下午12:19

注：关于linux中iptable和route这些指令的学习一定要以了解linux系统内核处理过程的设计为前提，否则学习这些命令就是花架子。

  1. linux中关于网络的命令有很多：iptable route rule iostat 等等，我觉得他们很乱，我作为一个使用者我该如何理解，学习并可以做到按照场景需要来控制自己的网络数据包的走向呢？这其中最大的问题就是iptable和route之间的区别是什么？iptable是否和route是取代的关系，还是在一套流程中是合作的关系？
    1. linux - iptables vs route - Super User
    2. route is a command that displays, adds and deletes entries from the kernel’s TCP/IP routing table (aka “Forwarding Information Base”).
    3. iptables is a command that displays, adds, and deletes entries from Netfilter, the Linux kernel’s packet filtering and manipulating subsystem. It handles NAT.
    4. 这篇文章对route和iptable下了一个准确的定义，可以看出route操作的对象是table，而iptable对应的是linux中的一个内核模块Netfilter
  2. 这里首先我们需要了解linux中Netfilter这个内核模块他的逻辑是什么？
    1. iptables详解：图文并茂理解iptables

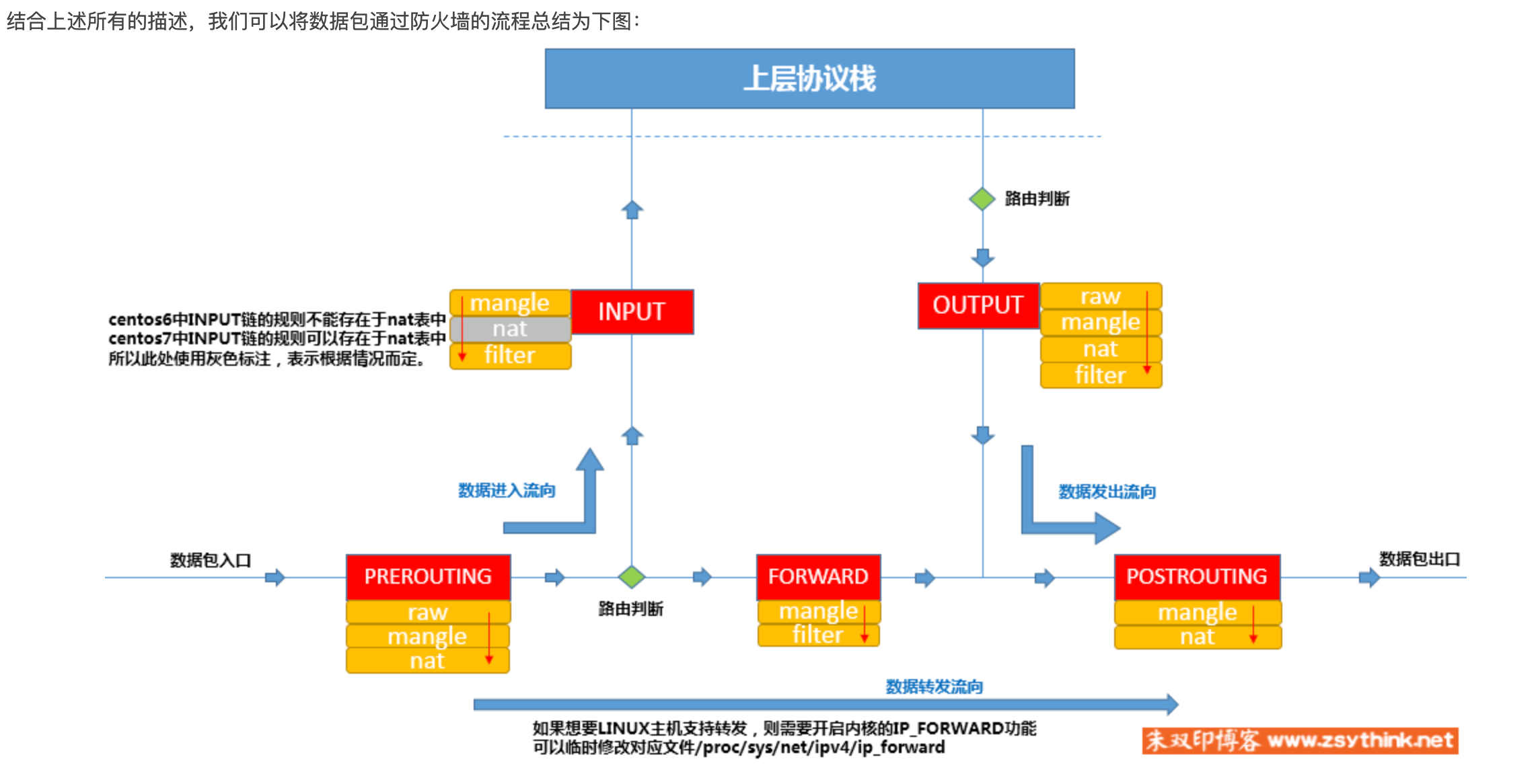

  3. 这里得再次提醒，一定要站在linux系统内核的角度去分析这个问题，iptable这命令只不过是一个用户接口罢了。从这个图中，我们就可以看到需要做到这几个功能：
    1. Netfilter模块可作为一个网关路由度器，转发其他主机发过来的数据包。
    2. 可以接收网络中放给自己的数据包，然后通过内核，也即是Netfilter来传递给上层的协议栈，进而传递给对应的进程端口
    3. 当我们自己发送数据给别人时，也需要通过内核态的Netfilter，然后才可以发送到网络上
  4. 我们做到上面的基础功能是不够的，在这个数据流动的过程中，我们希望可以对信息进行处理：
    1. 对数据包处理的能力：
      1. 过滤功能
      2. 网络地址转换功能
      3. 拆解报文，做出修改，并重新封装的功能
      4. 连接追踪的功能
    2. 定位数据包发送位置的能力：
      1. 判断数据包下一站是去哪里
  5. 上面的对数据包处理的能力1-4功能其实对应了iptable中的四种表 filter表，nat表，mangle表，raw表，定位数据包发送位置的能力就是由route table来完成。也就是说其实iptable是更加偏向于提供对数据包处理的能力，而route则是提供所谓的定位发送的能力，也就是路由本身的意思。这里我们就区分开了iptable和route，他们是在一个大的数据处理流程中有不同的任务，他们之间是合作的关系，共同保证数据的正确传输，也就是Netfilter内核的正确运作。
  6. 这里有个Netfilter简要的处理流程：转发其他主机发过来的数据包
    1. Netfilter 处理网络包的先后顺序：接收网络包，先 DNAT，然后查路由策略，查路由策略指定的路由表做路由，然后 SNAT，再发出网络包。
      1. iptables - SNAT和DNAT的区别 - SegmentFault 思否
      2. SNAT: Source Network Address Translation，是修改网络包源ip地址的。
        1. 修改源ip地址的目的一般都是为了让这个包能再回到自己这里，所以在iptables中，SNAT是在出口，也即POSTROUTING链发挥作用。
      3. DNAT: Destination Network Address Translation,是修改网络包目的ip地址的。
        1. 修改目的ip地址的原因一般就是为了改变包发送的目的地，让包走出去，而不是留下来，所以在iptables中，DNAT是在入口，也即PREROUTING链中发挥作用，以便让包进入FORWARD表
  7. 最后，一个实际的例子来应用route,iptable完成：公司内网要求192.168.0.100 以内的使用 10.0.0.1 网关上网 （电信），其他IP使用 20.0.0.1 （网通）上网。
    1. 参考：
      1. 使用 ip route ， ip rule ， iptables 配置策略路由_shuti_新浪博客
      2. 理解 OpenStack 高可用（HA）（3）：Neutron 分布式虚拟路由（Neutron Distributed Virtual Routing） - SammyLiu - 博客园
    2. 第一步：route
      1. 首先要在网关服务器上添加一个默认路由，当然这个指向是绝大多数的IP的出口网关：ip route add default gw 20.0.0.1
      2. 之后通过 ip route 添加一个路由表：ip route add table 3 via 10.0.0.1 dev ethX (ethx 是 10.0.0.1 所在的网卡, 3 是路由表的编号)
    3. 第二步：rule
      1. 之后添加 ip rule 规则：ip rule add fwmark 3 table 3 （fwmark 3 是标记，table 3 是路由表3 上边。 意思就是凡事标记了 3 的数据使用 table3 路由表）
    4. 第三部：iptables
      1. 之后使用 iptables 给相应的数据打上标记：iptables -A PREROUTING -t mangle -i eth0 -s 192.168.0.1 - 192.168.0.100 -j MARK —set-mark 3
    5. 总结：
      1. 因为 mangle 的处理是优先于 nat 和 fiter 表的，所以在数据包到达之后先打上标记，之后再通过 ip rule 规则，对应的数据包使用相应的路由表进行路由，最后读取路由表信息，将数据包送出网关。
